Стеклянная система SL 160

Стеклянная система SL 160

АЛЬТЕРНАТИВА ДВУСТВОРЧАТОЙ ДВЕРИ

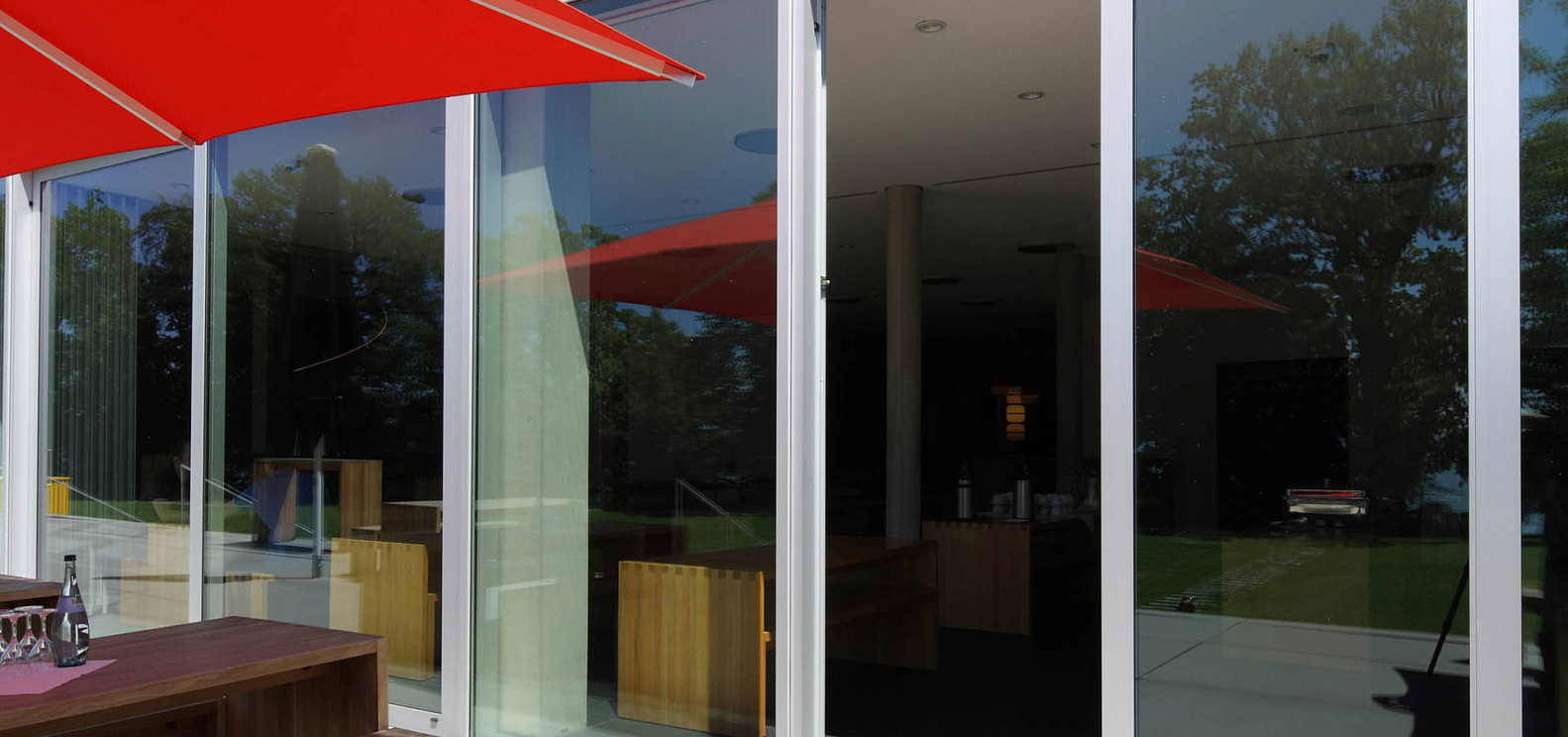

Уникальные высококачественные раздвижные системы Solarlux представляют собой интересную альтернативу двустворчатым дверям. Благодаря широкому спектру вариантов дизайна и потенциальных применений раздвижные двери Solarlux являются по-настоящему универсальными. Неизолированный вариант этой системы может использоваться в качестве прозрачного бокового элемента для стеклянных навесов, в то время как изолированные раздвижные системы служат отличными элементами для герметизации внутренних жилых помещений снаружи, как и двустворчатые двери.

СОВРЕМЕННЫЙ ДИЗАЙН БЛАГОДАРЯ ЛЕГКИМ АЛЮМИНИЕВЫМ ПАНЕЛЯМ
Система подъема и скольжения SL 160 сочетает в себе оптимальную теплоизоляцию с максимальной функциональностью. Его прочная каретка из нержавеющей стали и ходовые дорожки обеспечивают чрезвычайно удобную эксплуатацию – даже в системах с большими размерами панелей до максимальной высоты панели 3400 мм и максимальной ширины панели 3200 мм. Каретка имеет встроенную щетку, которая очищает систему каждый раз, когда она открывается или закрывается.


ОПИСАНИЕ СИСТЕМЫ
SL 160-это системная конструкция для подъемно-раздвижных дверей с теплоизоляцией и двух-и трехколейными подрамниками. Технология профиля и остекления с проверенной технологией установки подъемно-скользящего соединения.



ТИПЫ ОТКРЫВАНИЯ

Подъемно-раздвижные двери и окна
Каркасная система с фиксированными площадями, созданными фиксированными панелями
Подрамник, двухпутный, круговой:
Двухпанельные (две раздвижные панели или одна раздвижная, одна фиксированная)
Четыре панели (две раздвижные панели, две неподвижные)
Подрамник, трехколейный, круговой:
Три панели (две раздвижные панели, одна неподвижная)
Шестипанельная (четыре раздвижные панели, две неподвижные)

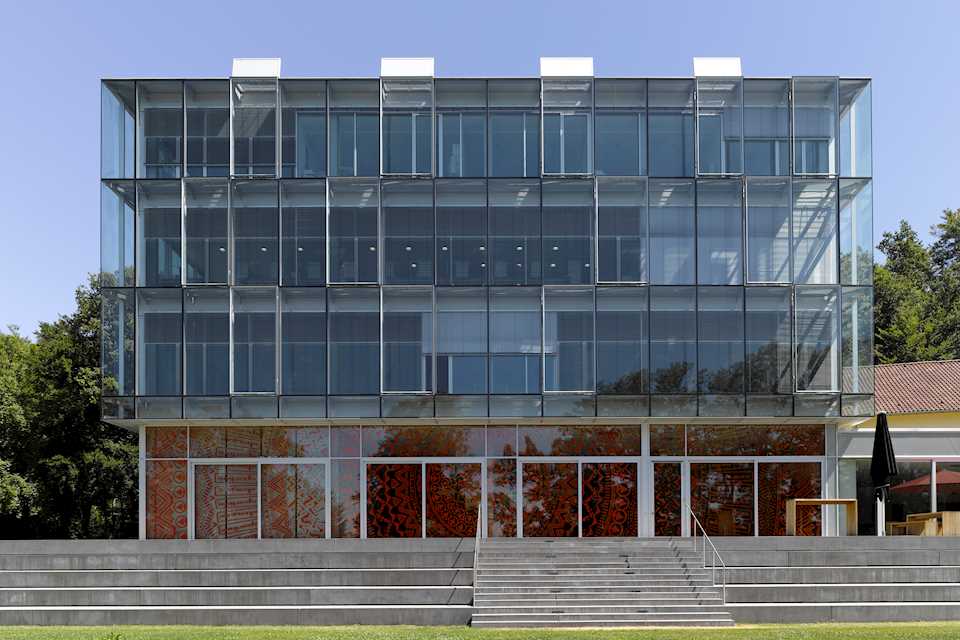

SL 160 может использоваться в остекленных пристройках, зимних садах (только 2 дорожки) и наружных фасадах


ГЛУБИНА ПРОФИЛЯ

160 мм: профиль подрамника, двухпутный, круговой
245 мм: профиль подрамника, трехколейный, круговой
65 мм: профили панелей


ПРОФИЛЬНАЯ ТЕХНОЛОГИЯ

Основные профили в трехкамерной системе
Панельные профили в трехкамерной системе
Усиленное соединения теплового профиля и подгонка формы, производство на прессовом заводе с гарантией качества
Профиль подрамника, двух/трехколейный, для кареток подъема и скольжения
Фиксированные панели всегда устанавливаются на внешней дорожке
Они должны иметь фиксированные стеклянные молдинги и иметь возможность удерживать составы стекол размером от 21 мм до 48 мм – в соответствии с общими руководящими принципами по остеклению.
Двух/трехколейная рама с центральным желобом глубиной 28 мм для дренажа
Внешние линии:
Профиль подрамника: 52 мм, круглый
Профили панелей: 107 мм
Панели, подвешенные по центру
Баулы с закругленными панелями
Прорези для дополнительных профилей и аксессуаров в подрамниках
Ассортимент дополнительных профилей из стандартной серии окон для комбинаций профилей и конструктивных соединений


ТЕПЛОИЗОЛЯЦИОННЫЕ СТЕРЖНИ

Единые, армированные стекловолокном полиамидные теплоизоляционные стержни, термостойкие до 200°C/15 минут.



ТЕХНОЛОГИЯ СОЕДИНЕНИЯ РАМ

Профили панелей с угловыми кронштейнами из литого алюминия, склеенными под давлением и механически закрепленными. Угловой кронштейн из листового металла стабилизирует митру в профиле панели.
Подрамник, двух-и трехколейный, с угловыми кронштейнами из литого алюминия, скрепленными под давлением и механически закрепленными.


КОМПЕНСАЦИЯ ДАВЛЕНИЯ ПАРА И ДРЕНАЖ

Применяются обычные правила компенсации давления пара и дренажа.

На движущихся панелях: компенсация давления пара из открытых пространств через отверстия в самой нижней точке, вниз по направлению к подрамнику.
На неподвижных панелях: наружу через отверстия в стеклянной перегородке, скрытые дренажными крышками.
Нижний наружный дренажный канал подрамника из центрального желоба отводится наружу в полую профильную камеру через сверлильные отверстия, прежде чем он достигнет панелей.
Внутренние желоба сливаются в подрамник через сверлильные отверстия и обратные клапаны, а снаружи-через крышки.
Конфигурация, размер, количество и расстояние между отверстиями основаны на руководящих принципах обработки и рекомендациях производителя стекла.


ОСТЕКЛЕНИЕ

С всесторонними уплотнениями EPDM остекления, внутри и снаружи.



УПЛОТНИТЕЛЬНЫЕ ПРОФИЛИ

Нестареющие уплотнительные профили EPDM для элементов подъема и скольжения
